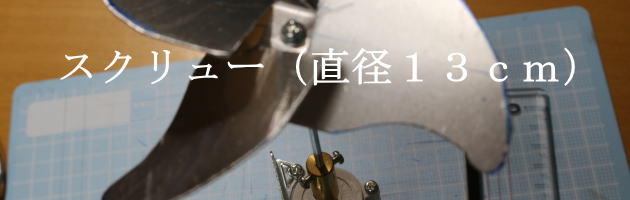

アルミ板でスクリューの作成 |
||
[CM] |
||

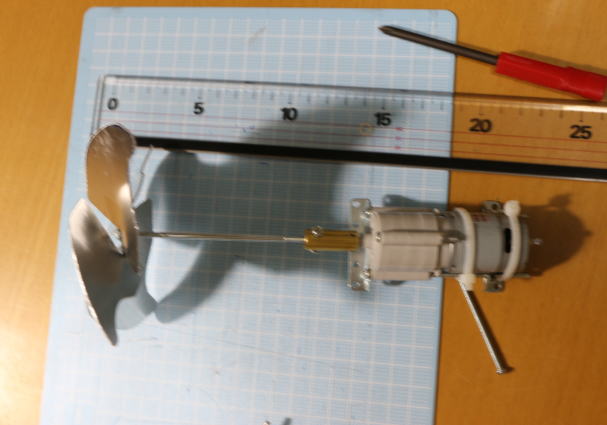

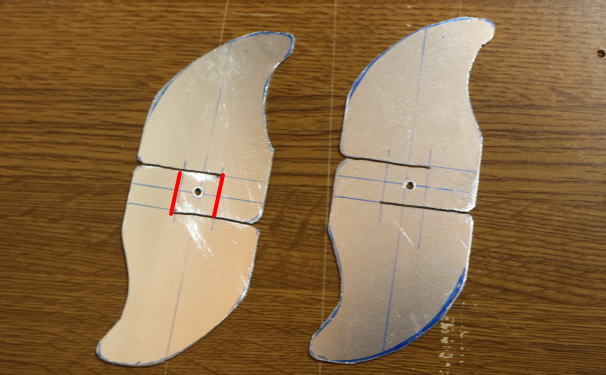

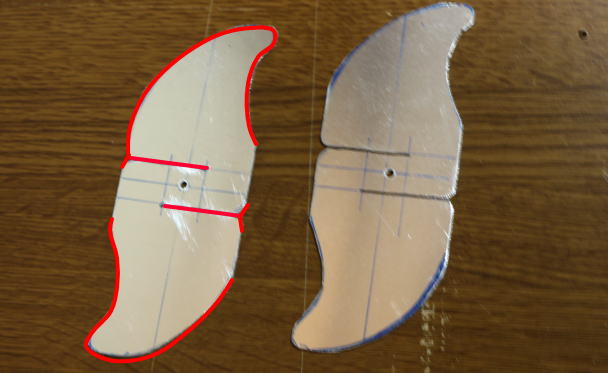

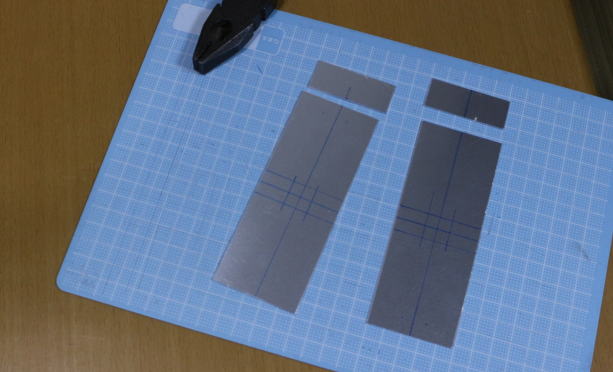

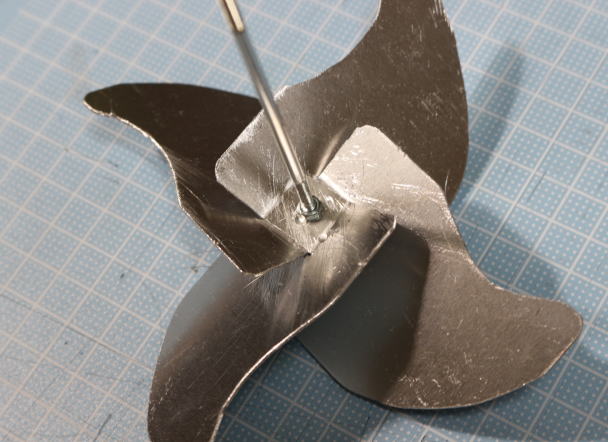

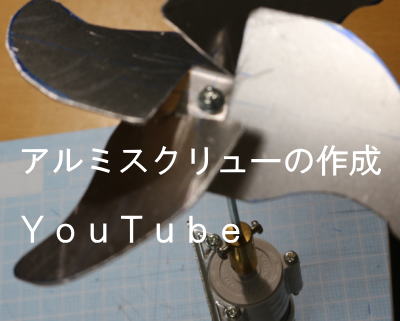

![]() ■ 材料 1mm厚のアルミ板 ■製作時間:約2時間 ■作成過程 アルミ板の切りだし(130mm×50mmを2枚) ![]() 下の写真の赤い線に沿って糸鋸で切断し中心に3mmの穴をあける。 ![]() 下の写真の赤い線に沿ってアルミ板を曲げる。 角度は実際に動かしてみて後で調整する。 ![]() 2枚を直角に重ねてボルトを通しナットで固定 ![]() 試験用なので切断面は少し荒っぽい 下の写真のモータはDCモーター 「RS-385PH-4045」にTAMIYA遊星ギアBOXセット付属のモータを外してサンギヤの穴を太く広げて取り付けたもの。 ギア比は20:1に設定 ![]() 水中で回してみましたが勢いよく水流を作るので、使えそうです。 製作・試運転動画(YouTube) ![]()
|
||
