5V 1ch　リレーモジュールボード検証

　５V　１チャネル　リレーモジュール

Amazonで「SODIAL 5Vアクティブロー1チャネル　リレーモジュールボード　Arduino PIC AVR MCU DSP ARM用」を２個購入したので簡単に検証してみた。

７月２９日に注文して８月８日に郵便受けに届いていた。
７月３０日に発送済みメールが来ていたので１０日で届いたことになる。

入っていた袋

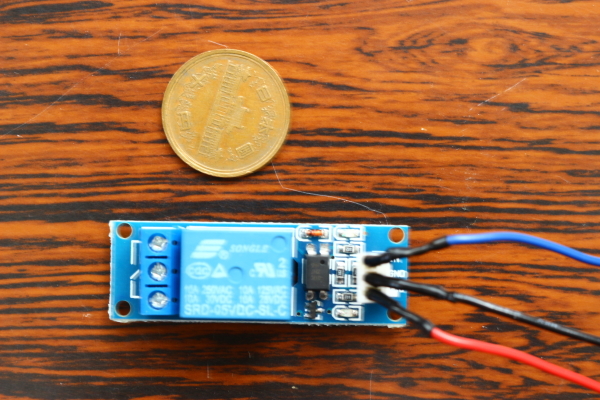

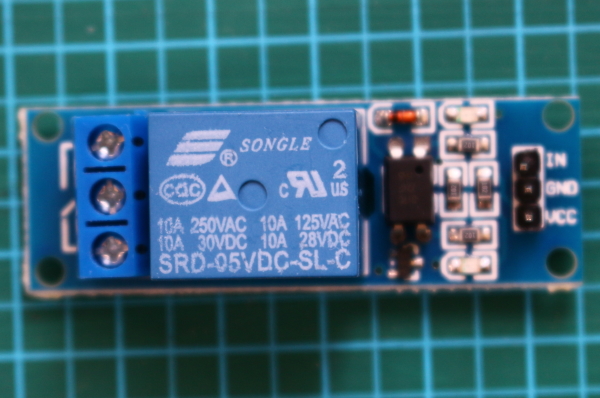

基盤の大きさ
約53mm×18mm

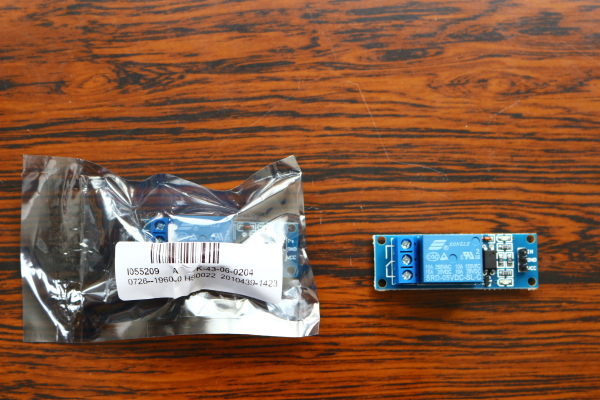

左の袋に入っている

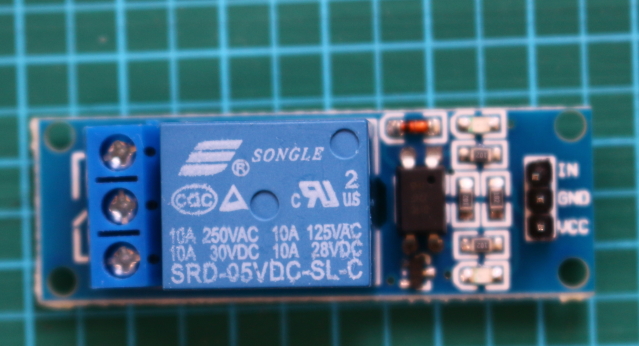

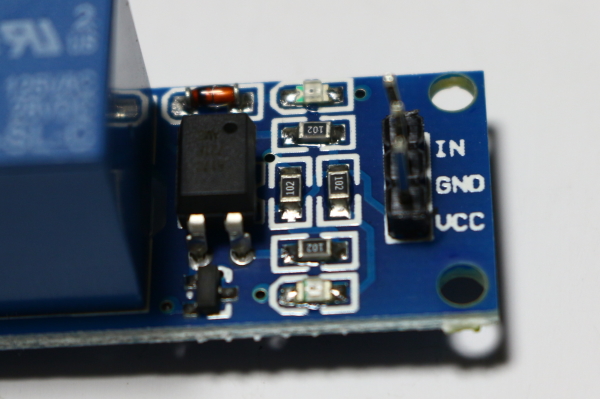

基盤の右側に「IN」「GND」「VCC」の端子がある。

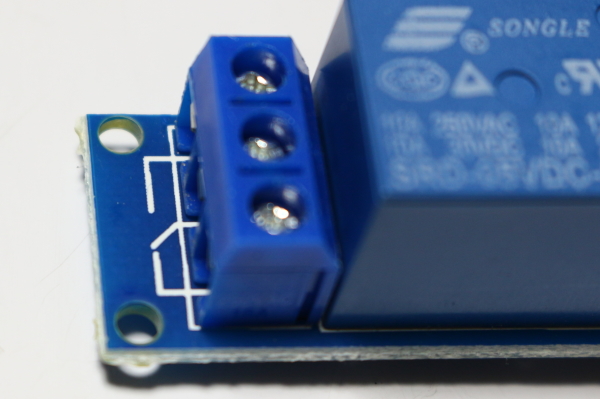

基盤の左側に３端子があり基盤に印刷されている図の通りＣ接点になっている。

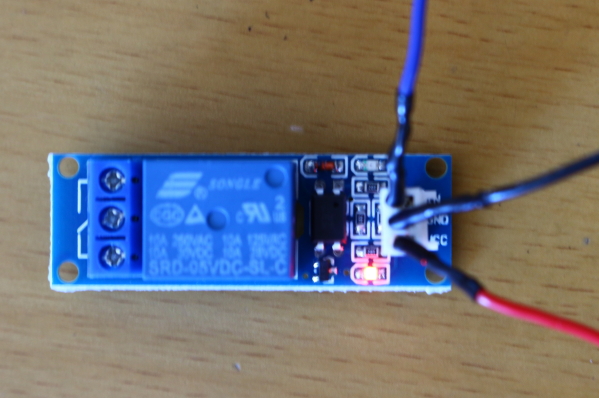

「VCC」～「GND」に５Ｖかけると基盤の赤いＬＥＤが点灯する。

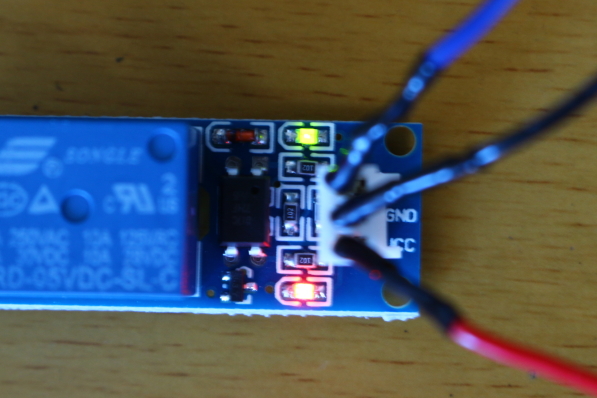

「IN」と「GND」をショートさせると基盤の緑のＬＥＤも点灯しリレーが働く。

左のリレーの端子に赤色ＬＥＤと緑色ＬＥＤを取付て通常は緑、リレーが働いたときは赤色に切り替わる配線をして動作試験。

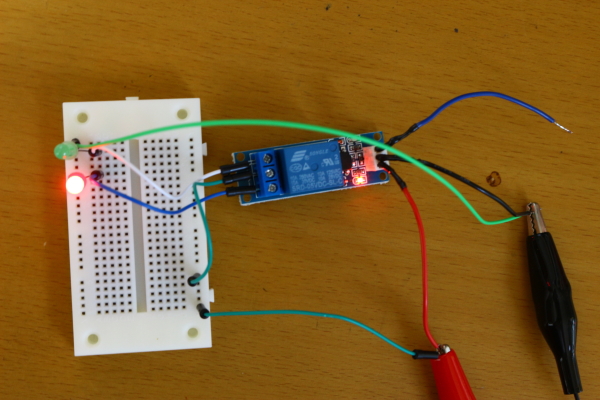

通常
赤色ＬＥＤ点灯、緑色ＬＥＤ消灯。

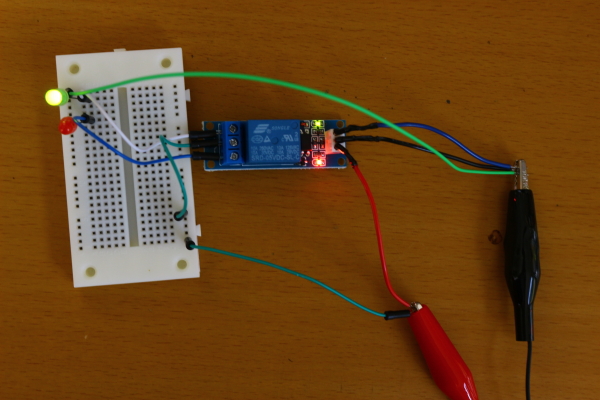

リレーが働いた時
緑色ＬＥＤ点灯、赤色ＬＥＤ消灯。

以上、簡単に動作確認を行ってみた。
